راهنمای جامع اتصالات پنوماتیک

اتصالات پنوماتیک قلب تپنده انتقال هوای فشرده در خطوط اتوماسیون صنعتی هستند. انتخاب ناصحیح این قطعات نه تنها موجب افت راندمان جک‌ها و شیرها می‌شود، بلکه سالانه هزینه‌های سنگین اتلاف انرژی ناشی از نشتی باد را به سیستم تحمیل می‌کند. در این راهنمای جامع، تمام نکات کلیدی از شناخت رزوه تا استانداردهای متریال را بررسی می‌کنیم.

انواع، استانداردها، انتخاب متریال، روش‌های جلوگیری از نشتی و نکات نگهداری اتصالات پنوماتیک

در خطوط اتوماسیون صنعتی نوین، هوا یکی از ارزان‌ترین و در عین حال تمیزترین حامل‌های انرژی است. اما تبدیل این هوای فشرده به قدرت مکانیکی دقیق، وابسته به شبکه‌ای از تجهیزات ظریف به نام اتصالات پنوماتیک (Pneumatic Fittings) است. هرگونه ناهمگونی، انتخاب متریال نامناسب یا استفاده از رزوه‌های ناسازگار، شبکه انتقال باد را دچار نشتی‌های ممتد و افت فشار شدید می‌کند.

هدف این راهنما ارائه یک دیدگاه عمیق مهندسی به مدیران خرید، مسئولان تدارکات و کارشناسان فنی کارخانه‌ها است تا با کمترین هزینه، پایدارترین شبکه پنوماتیک را طراحی و تجهیز کنند.

اتصالات پنوماتیک چیست و چگونه کار می‌کنند؟

اتصالات پنوماتیک قطعات مکانیکی دقیقی هستند که شیلنگ‌ها، لوله‌ها، جک‌ها، شیرهای فرمان و واحدهای مراقبت را در یک مدار هوای فشرده به یکدیگر پیوند می‌دهند. وظیفه اصلی این اتصالات تضمین جریان بدون افت فشار هوا و جلوگیری کامل از افت فشار در خطوط باد است.

مکانیزم درونی این اتصالات معمولا بر پایه دو عمل استوار است:

1- نگه‌داری مکانیکی لوله: از طریق دندانه‌های استیل ضامن (Collet Gripping) که لوله را محکم قفل می‌کند.

2- آب‌بندی کامل (Sealing): به کمک اورینگ‌های نیتریل (NBR) یا فلوروکربن (Viton) که مانع از گریز مولکول‌های هوای فشرده به بیرون می‌شوند.

در اتصالات نسل جدید موسوم به اتصالات فشاری پنوماتیک (Push-to-Connect Fittings)، کاربر بدون نیاز به هیچ‌گونه ابزار خاصی، تنها با فشردن شیلنگ به داخل دهانه فیتینگ، اتصال را برقرار می‌کند و برای آزادسازی نیز تنها فشردن حلقه رهاسازی (Release Ring) به سمت داخل کافی است.

بررسی انواع اتصالات پنوماتیک از منظر متریال و کاربرد صنعتی

محیط کاری هر کارخانه خواص شیمیایی، دمایی و رطوبتی خاص خود را دارد. انتخاب متریال اشتباه در محیط‌های اسیدی یا مرطوب منجر به خوردگی سریع اتصالات و توقف خط تولید می‌شود.

۱- اتصالات برنجی با پوشش نیکل (Nickel-Plated Brass)

این دسته رایج‌ترین نوع در خطوط تولید عمومی، بسته‌بندی، مونتاژ خودروسازی و ماشین‌سازی عمومی هستند. برنج به دلیل مقاومت مکانیکی بالا و روکش نیکل به دلیل مقابله با اکسیداسیون سطحی، عملکردی بسیار پایدار در فشارهای بین صفر تا ۱۶ بار از خود نشان می‌دهند.

۲- اتصالات پلیمری و کامپوزیت (Polymer / PBT)

بدنه این فیتینگ‌ها از ترموپلاستیک‌هایی مانند پلی‌بوتیلن ترفتالات (PBT) ساخته شده و رزوه آن‌ها برنجی است. این اتصالات بسیار سبک، ارزان‌قیمت و مقاوم در برابر لرزش‌های دائمی هستند و در ماشین‌آلات سبک کاربرد گسترده دارند.

۳- اتصالات تمام استیل (Stainless Steel 316 / 304)

در صنایعی همچون داروسازی، مواد غذایی، لبنیات، صنایع نفت، گاز و پتروشیمی که شست‌وشوی مداوم با مواد شوینده شیمیایی یا حضور گازهای خورنده وجود دارد، اتصالات پنوماتیک استیل (Stainless Steel Fittings) تنها انتخاب مجاز هستند. این اتصالات تا دماهای فراتر از ۱۵۰ درجه سانتی‌گراد را بدون افت خاصیت آب‌بندی تاب می‌آورند.

رمزگشایی استاندارد رزوه‌ها؛ BSPP در برابر NPT

یکی از پرهزینه‌ترین اشتباهات در سفارش‌گذاری اتصالات صنعتی، بی‌توجهی به نوع رزوه است. رزوه‌های پنوماتیک اصولا به دو خانواده عمده تقسیم می‌شوند:

۱- رزوه‌های موازی یا استوانه‌ای (Parallel Threads - G / BSPP)

در این استاندارد بریتانیایی، زاویه دندانه‌ها ۵۵ درجه است و قطر رزوه از ابتدا تا انتها یکسان باقی می‌ماند. آب‌بندی در رزوه‌های موازی به هیچ وجه روی دندانه‌ها اتفاق نمی‌افتد؛ بلکه تکیه بر یک اورینگ یا واشر آب‌بندی تخت در انتهای رزوه دارد. بستن تفلون روی رزوه‌های موازی نه تنها الزامی نیست، بلکه می‌تواند مانع نشستن صحیح واشر شود.

۲- رزوه‌های مخروطی (Tapered Threads - R/BSPT و NPT)

در رزوه‌های مخروطی، قطر ابتدا و انتهای رزوه یکسان نیست و دندانه‌ها با حرکت به سمت انتها پهن‌تر می‌شوند. در استاندارد آمریکایی NPT زاویه دندانه ۶۰ درجه و در BSPT معادل ۵۵ درجه است. در اینجا، آب‌بندی از طریق تداخل فلز با فلز در دندانه‌ها ایجاد می‌شود و حتما نیاز به تفلون مایع یا نوار تفلون مناسب دارد. بستن قطعه NPT در مادگی BSPP موجب خرابی گام دندانه و نشتی حتمی خواهد شد.

تحلیل هزینه پنهان؛ نشتی هوا چگونه سود کارخانه را می‌سوزاند؟

هوای فشرده یکی از گران‌ترین حامل‌های انرژی در یک واحد صنعتی است. برای تولید هر کیلووات ساعت هوای فشرده، مقادیر قابل توجهی برق مصرف می‌شود. استفاده از فیتینگ پنوماتیک بی‌کیفیت موجب بروز نشتی‌های میکروسکوپی در محل قفل لوله می‌شود.

به عنوان یک قاعده سرانگشتی در مهندسی تاسیسات:

• یک روزنه کوچک به قطر تنها ۳ میلی‌متر در خط هوای فشرده با فشار ۶ بار، سالانه ده‌ها هزار متر مکعب هوا هدر می‌دهد.
• این اتلاف انرژی مساوی است با کارکرد بی‌وقفه کمپرسور، داغ شدن روغن، استهلاک پیستون‌ها و افزایش چشمگیر قبض برق کارخانه.
• انتخاب اتصالات دارای کیفیت بالا و اورینگ‌های استاندارد از تامین‌کنندگان معتبری مانند هیدروبان، بازگشت سرمایه خود را در کمتر از چند ماه تنها از محل صرفه‌جویی برق نشان می‌دهد.

راهنمای گام‌به‌گام نصب اصولی و مهار نشتی هوا

برای دستیابی به یک خط بدون نشتی، تنها خرید قطعه باکیفیت کافی نیست؛ رعایت نکات نصب نقشی کلیدی دارد:

1- برش گونیایی و ۹۰ درجه لوله: شیلنگ پنوماتیک باید حتما با کاتر مخصوص برش لوله بریده شود. استفاده از کاتر معمولی، قیچی یا تیغ موکت‌بری که برش زاویه‌دار یا لهیدگی ایجاد می‌کند، عامل اول نشتی در اتصالات فشاری است.

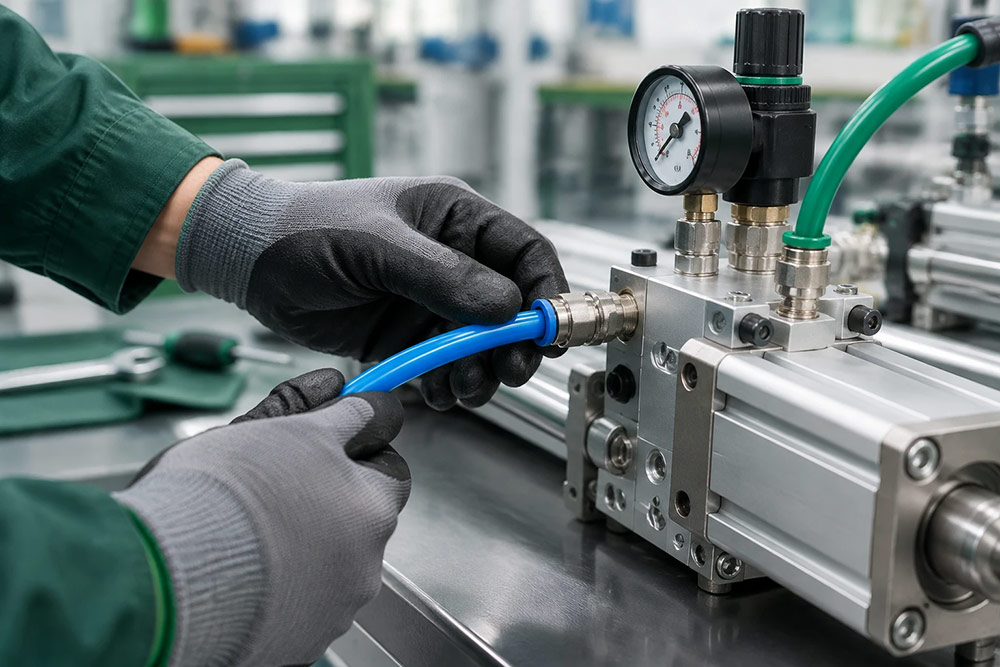

2- بررسی عمق فرورفتگی: پس از وارد کردن لوله به درون فیتینگ، باید لوله را تا انتهای نشیمنگاه داخلی فشار دهید تا مطمئن شوید اورینگ را رد کرده است. کشیدن ملایم لوله به سمت بیرون نشان‌دهنده درگیر شدن صحیح چنگک‌های استیل است.

3- رعایت شعاع خمش مجاز: لوله نباید بلافاصله پس از خروج از فیتینگ خم شود. ایجاد زاویه تند در نزدیکی گلوگاه اتصال، کشش جانبی به اورینگ وارد کرده و راه خروج هوا را باز می‌کند.

4- استفاده از شیر کنترل سرعت پنوماتیک در موقعیت مناسب: برای کنترل نرم جک‌ها، همیشه شیر کنترل سرعت (فلوکنترل) را دقیقا روی پورت‌های سیلندر نصب کنید تا کنترل جریان در حالت تخلیه هوا (Meter-Out) به درستی پیاده شود.

پرسش‌های متداول (FAQ)

۱- تفاوت اصلی اتصالات پنوماتیک با اتصالات هیدرولیک چیست؟

تفاوت بنیادین در فشار کاری و سیال عبوری است. اتصالات پنوماتیک معمولا برای فشارهای کاری زیر ۱۶ بار و انتقال گازها یا هوای فشرده طراحی شده و بدنه سبک‌تری دارند. در مقابل، اتصالات هیدرولیک باید فشارهای فراتر از ۱۰۰ تا ۴۰۰ بار روغن هیدرولیک را تحمل کنند و دارای دیواره‌های فولادی بسیار ضخیم و آب‌بندی‌های خاص فشار قوی هستند.

۲- علت نشتی مداوم از دهانه اتصال فشاری پنوماتیک چیست؟

عمده‌ترین علت، برش ناصاف و زاویه‌دار شیلنگ است که مانع تماس کامل لبه لوله با اورینگ داخلی می‌شود. علل دیگر شامل وجود خراش‌های طولی روی بدنه خارجی شیلنگ، فرسودگی اورینگ به دلیل گرمای محیط، یا استفاده از لوله نامرغوب با تلرانس ابعادی خارج از استاندارد است.

۳- آیا می‌توان از اتصالات پنوماتیک برای انتقال گازهای سوختی استفاده کرد؟

خیر. اتصالات پنوماتیک تجاری به طور استاندارد برای هوای فشرده یا گازهای خنثی مانند نیتروژن ساخته شده‌اند. استفاده از آن‌ها برای گازهای قابل اشتعال، اکسیژن خالص یا سیالات سمی به دلیل ریسک اشتعال، نبود گواهی‌های ضدانفجار (ATEX) و سازگاری نداشتن مواد اورینگ به هیچ وجه مجاز نیست.

۴- در انتخاب شیلنگ پنوماتیک مناسب برای اتصالات به چه نکاتی دقت کنیم؟

باید متریال شیلنگ با جنس دندانه‌های اتصال سازگار باشد. شیلنگ‌های پلی اورتان (PU) انعطاف بالا دارند و بهترین هماهنگی را با اتصالات فشاری سریع نشان می‌دهند. شیلنگ‌های پلی آمید یا نایلون (PA) سخت‌تر هستند و برای فشارهای بالاتر به کار می‌روند و شیلنگ‌های تفلون (PTFE) برای محیط‌های حرارتی و شیمیایی تهاجمی انتخاب می‌شوند.

۵- مفهوم کدهای درج شده روی اتصالات پنوماتیک چیست؟

این کدها عموما نوع اتصال، قطر لوله‌گیر و سایز رزوه را مشخص می‌کنند. به عنوان مثال، در کد رایج PC 08-02، عبارت PC بیانگر اتصال مستقیم لوله به رزوه (Male Straight)، عدد ۰۸ نشان‌دهنده قطر خارجی شیلنگ به میلی‌متر (۸ میلی‌متر) و عدد ۰۲ نشان‌دهنده سایز رزوه ۱/۴ اینچ است.

۶- آیا نوار تفلون برای تمام رزوه‌های پنوماتیک الزامی است؟

خیر. نوار تفلون تنها برای رزوه‌های مخروطی (مانند NPT یا R) استفاده می‌شود. در رزوه‌های موازی (G / BSPP) آب‌بندی از طریق اورینگ یا گسکت تعبیه‌شده انجام می‌شود و پیچیدن تفلون می‌تواند با پر کردن فضای نشیمنگاه، مانع از درزبندی اصولی اورینگ شود.

۷- چرا پس از مدتی شیلنگ از فیتینگ فشاری جدا نمی‌شود؟

رسوب گرد و غبار، ذرات روغن معلق در هوا یا ایجاد خراش عمیق دندانه‌ها روی لوله می‌تواند باعث گیر کردن ضامن شود. برای آزادسازی، ابتدا مطمئن شوید باد سیستم کاملا تخلیه شده است (وجود فشار مانع عقب‌نشینی چنگک‌ها می‌شود)، سپس حلقه رهاسازی را محکم به سمت داخل فشار داده و همزمان لوله را خارج کنید.

جمع‌بندی

اتصالات پنوماتیک اجزای کوچک اما بسیار تاثیرگذاری هستند که کارایی، دقت و ایمنی سیستم‌های هوای فشرده را تضمین می‌کنند. انتخاب درست بر اساس نوع کاربرد، فشار کاری، رعایت استانداردهایی نظیر ISO 14743 و اجرای دقیق اصول نصب و نگهداری، از نشتی هوا جلوگیری کرده و بهره‌وری خطوط تولید را به حداکثر می‌رساند. برای انتخاب قطعات متناسب با نیاز صنعتی خود، همیشه مشخصات فنی دقیق تجهیزات را بررسی و از محصولات استاندارد استفاده کنید.
